Ersetzen des Butterfly iQ+-Kabels

ACHTUNG: Vermeiden Sie übermäßiges Entfernen und Anschließen eines Kabels, da dies zu einem vorzeitigen Verschleiß des O-Rings führt und das Eindringen von Wasser und Staub ermöglicht.

HINWEIS: Die Möglichkeit, das Sonden-Kabel auszutauschen, ist nur für das Butterfly iQ+/iQ+ Vet und iQ3 verfügbar. Der Versuch, das Kabel vom Butterfly iQ/iQ Vet zu entfernen, wird nicht unterstützt und kann zu einer dauerhaften Beschädigung des Geräts führen.

Das Kabel des Butterfly iQ/iQ Vet ist nicht abnehmbar. Die Kabel des Butterfly iQ+ und iQ3 sind nicht für die Verwendung mit Butterfly iQ/iQ Vet vorgesehen. Bitte beachten Sie, dass gemäß dem Benutzerhandbuch keine darüber hinausgehende Änderung am Gerät zulässig ist. Das Entfernen des Kabels führt beim iQ oder iQ Vet zu Schäden am Gerät und zum Erlöschen der Garantie. Änderungen am Butterfly iQ oder iQ Vet-Gerät können einen fehlerhaften Betrieb des Systems oder Verletzungen von Patienten oder Bedienern verursachen.


Das Kabel an der Butterfly iQ+/iQ+ Vet und iQ3-Sonde kann im Falle einer Beschädigung ersetzt werden oder wenn ein Mobilgerät mit einer anderen Art von Anschluss verwendet werden muss.

Ersetzen des Butterfly iQ+-Kabels:

1. Entfernen Sie das vorhandene Kabel von der Butterfly iQ+/iQ+ Vet-Sonde. Wickeln Sie das Sondenkabel zweimal um Ihre Handfläche und halten Sie die Sonde fest in der anderen Hand. Ziehen Sie die beiden auseinander. Verwenden Sie keine Werkzeuge zum Festhalten der Zugentlastung oder des Kabels, da dies das Kabel beschädigen könnte.

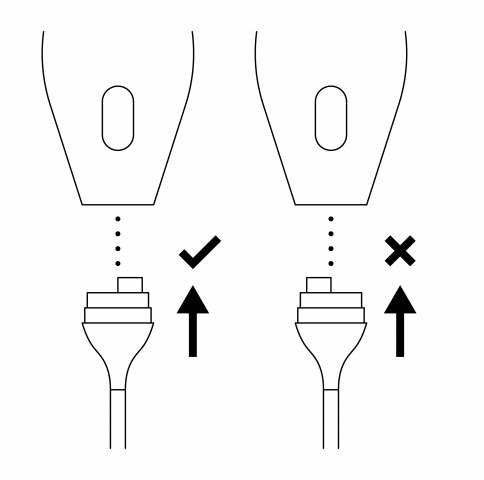

2. Richten Sie den Anschluss und die Sonde mithilfe der nachstehenden Abbildung vor der Installation aus.mceclip1.png

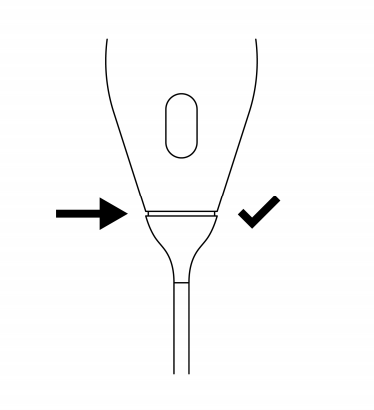

3. Drücken Sie das Kabel fest in den Sondenkörper. Nach der vollständigen Installation des Kabels ist damit zu rechnen, dass ein kleiner Spalt zwischen der Zugentlastung und dem Sondenkörper verbleibt.




Ersetzen des Butterfly iQ3-Kabels:

  1. Entfernen Sie das vorhandene Kabel von der Butterfly iQ3-Sonde. Halten Sie dazu die Sonde in einer Hand und drücken Sie die Entriegelungstaste des Kabels auf der Rückseite der Sonde, während Sie mit der anderen Hand das Kabel von der Sonde abziehen. Wenn sich das Kabel nicht leicht entfernen lässt, versuchen Sie, die Entriegelungstaste des Kabels fest zu drücken.
  2. Um ein neues Kabel zu installieren, richten Sie den Anschluss auf die Öffnung an der Sonde aus und drücken Sie die beiden zusammen. Ein leichtes Klicken sollte spürbar und hörbar sein, um anzuzeigen, dass das Kabel fest eingesetzt ist.
