Cómo reemplazar el cable de Butterfly iQ+/iQ3

AVISO: Evite retirar y conectar el cable demasiado, ya que esto provocará un desgaste prematuro de la junta tórica y permitirá la entrada de agua y polvo.

NOTA: El intercambio de cables de sonda solo está disponible en Butterfly iQ+/iQ+ Vet e iQ3. La sonda Butterfly iQ/iQ Vet no está diseñada para extraer el cable y podría causar daños permanentes al dispositivo.

El cable Butterfly iQ/iQ Vet no es extraíble. Los cables Butterfly iQ+ e iQ3 no están diseñados para usarse con el Butterfly iQ/iQ Vet. Recuerde que, según indica el manual de usuario, no se permite ninguna otra modificación del dispositivo. La extracción del cable iQ o iQ Vet provocará daños en el dispositivo y anulará su garantía. La modificación del dispositivo Butterfly iQ o iQ Vet puede hacer que el sistema funcione incorrectamente, u ocasionar lesiones al paciente o al usuario.


El cable de Butterfly iQ+ Vet y la sonda iQ3 Vet se puede sustituir si se daña o si es necesario usar un dispositivo móvil con un conector diferente.

Para sustituir el cable de la Butterfly iQ+

1. Retire el cable de la sonda Butterfly iQ+/iQ+ Vet. Enróllese el cable alrededor de la palma de la mano dos veces sujetando la sonda firmemente con la otra mano. Sepárelos. No utilice ninguna herramienta para sujetar la protección antitorsión ni el cable, ya que podría dañarlos.

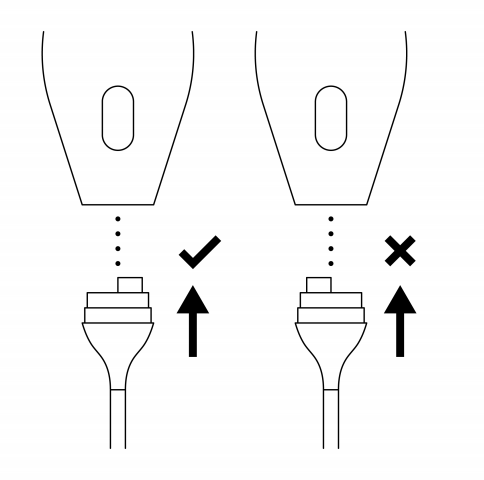

2. Alinee el conector y la sonda antes de la instalación siguiendo el esquema a continuación.mceclip1.png

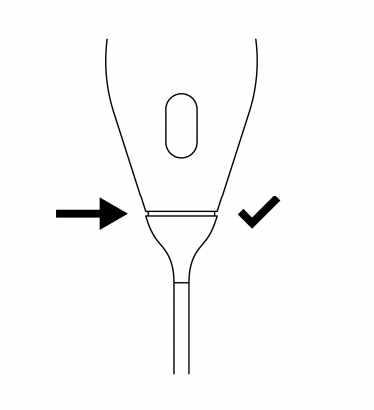

3. Inserte el cable en la sonda con firmeza. Cuando el cable esté bien conectado, debería quedar un pequeño espacio entre el protector antitorsión y la sonda.




Para sustituir el cable de Butterfly iQ3:

  1. Retire el cable actual de la sonda. Para ello, sujete la sonda con una mano y pulse el botón de liberación del cable en la parte posterior de la sonda mientras tira del cable para separarlo de la sonda con la otra mano. Si el cable no se quita fácilmente, intente pulsar firmemente el botón de liberación del cable.
  2. Para instalar un cable nuevo, alinee el conector con la abertura de la sonda y empuje los dos juntos. Se debe sentir y oír un ligero clic, que indica que el cable está completamente asentado.
